Вентилируемая фасадная система из нержавеющей стали АЛТ Фасад К для крепления кирпича

Горизонтальные связи устанавливаются исходя из расхода:

• на рядовой плоскости фасада связи устанавливаются по вертикали не более чем через 3 ряда кладки или с шагом не более 350 мм, по горизонтали - не более 400 мм;
• располагать связи в шахматном порядке;
• рядом с проемами, температурными швами, углами, краями облицовки и т.д. добавляются связи через каждые 3 ряда кладки или с шагом 350 мм

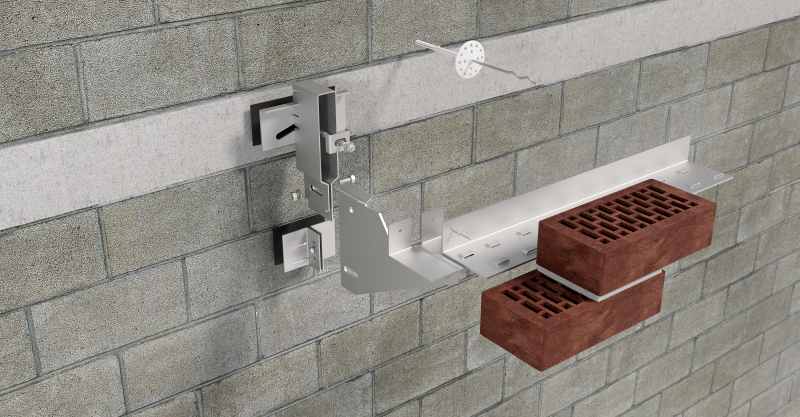

Кронштейны, применяемые в конструкции навесной фасадной системы, представляют собой сборное изделие, собираемое при помощи болтовых соединений М8, М10, состоящих из болта, 2 шайб, пружинной шайбы и гайки, и вытяжных заклепок и состоят из следующих элементов:

• пластина с наклонным пазом RH;
• скоба RH;
• пластина подвеса верхнего RH (правая, левая) / Пластина подвеса нижнего RH (правая, левая);
• упор RH;
• шайба RH.

Все элементы изготавливаются из коррозионностойких сталей

Особенности монтажа фасадной системы АЛТ Фасад К

Пластина с наклонным пазом устанавливается на несущее основание для регулировки скобы RH в случае невозможности установки анкера в проектное положение (попадание в арматуру, неровное основание, ошибки монтажа и т. д.). Диапазон регулировки составляет 100 мм по горизонтали и до 80 мм по вертикали. Скоба RH служит переходным и несущим элементом для пластины RH.

Конструкция скобы в сочетании с упором RH позволяет регулировать угол наклона пластины подвеса относительно несущего основания.
Возможность изготовления пластин подвеса с вылетом от несущего основания до 500 мм и вышеупомянутые возможности регулировки позволяют реализовать самые смелые архитектурные решения и придать кирпичному фасаду неповторимый вид.

Следующий элемент системы — горизонтальная несущая направляющая, на которую с раствором укладывается кирпич. Расположение и конфигурация перфорации обеспечивают необходимую адгезию и предотвращают сдвиг кладки вдоль горизонтальных швов.

Ещё одним важным элементом фасадной системы являются гибкие связи, которые противостоят ветровым нагрузкам, компенсируют температурные и другие деформации, служат элементом крепления теплоизоляции и сохраняют теплотехнические характеристики, отсекая мостик холода.

Важный фактор при выборе фасадной системы АЛТ Фасад К — возможность её использования в качестве обрамления оконных и дверных откосов, проёмов. Эти конструктивные особенности позволяют использовать кирпичную кладку или архитектурные элементы из стеклофибробетона, включая интегрированный кирпич, реализуя самые смелые идеи архитекторов, соблюдая требования пожарной безопасности, несущей способности и долговечности.
